CYM7DC光伏直流塑殼斷路器(零飛弧)的額定絕緣電壓為1800V，額定電壓DC1000V、DC1500V，額定電流至630A的配電網絡。在正常情況下，斷路器可分別作為線路的不頻繁轉換及電動機的不頻繁啟動之用。保護線路的過載和短路；對線路的過壓、欠壓、具有保護功能。

• 工作環境

環境溫度-40℃～+70℃運行，+50℃不降容，適用高海拔5000m。

• 產品功能

⑴兩極外形，小體積、高性能

⑵高電壓、高分?jǐn)嗨芰贤鈿な綌嗦菲鳎篋C1000V、DC1500V(Ics=40kA)

⑶滿足單極DC1500V? Ics=10kA開斷能力：系統二次接地時提供可靠保護

⑷高機械壽命（10000）和電氣壽命（2000）

⑸零飛?。号湎≌趾腿龑酉坞x金屬隔板，避免分?jǐn)鄷r(shí)噴弧導致的系統二次故障

⑹超級限流能力

⑹超強絕緣性能，電氣間隙和爬電距離符合UL489標準

⑺無極性：電流倒灌、反向進線均可靠保護

⑻具有防濕熱、防鹽霧、抗霉菌能力

• 核心專利技術：

⑴觸頭低斥開反向點防跌落技術；
⑵電弧消游離技術，可實現零飛??；
⑶新型滅弧室排列技術，使滅弧柵片更多，實現高分?jǐn)啵?br /> ⑷滅弧室采用特殊窄縫滅弧技術，實現超高分?jǐn)嗄芰Γ?br /> ⑸磁吹引弧一體的引弧技術，實現超強的滅弧能力；
⑹新型絕緣靜觸頭罩技術，噴弧口與接線端子完全隔離，避免分?jǐn)鄷r(shí)擊穿；
⑺電弧防反噴技術；
⑻手柄遠離滅弧區域布置，使操作者更安全；

• 技術參數

1.母線防觸電設計

母線外殼采用全方位防護，人員可放心帶電操作，可以消除外界潮氣灰塵以及異物引起的接地故障，母線采用分相封閉結構，杜絕相間短路發生。

2.降低配電箱內部溫升

母線連接排與斷路器集成一體，減少過渡排的連接點，減少20%鏈接點的溫升，最終實現配電箱內部溫升的大幅降低。

3.標準化安裝

所有殼架產品母線相間距為45mm,安裝可節省30%的母線連接材料，縮小20%的安裝體積，并提升60%的安裝效率。

4.零飛弧距離

產品采用全新的高分?jǐn)嘟Y(jié)構設計，涉及滅弧結構系統，空氣流通系統，電弧隔離結構的全方位提升，實現分?jǐn)嗔泔w弧距離。

匯流式塑殼斷路器主要技術參數

• 工作環境

環境溫度-40℃～+70℃運行，+50℃不降容，適用高海拔5000m。

• 產品功能

⑴兩極外形，小體積、高性能

⑵高電壓、高分?jǐn)嗨芰贤鈿な綌嗦菲鳎篋C1000V、DC1500V(Ics=40kA)

⑶滿足單極DC1500V? Ics=10kA開斷能力：系統二次接地時提供可靠保護

⑷高機械壽命（10000）和電氣壽命（2000）

⑸零飛弧：配消弧罩和三層消游離金屬隔板，避免分?jǐn)鄷r(shí)噴弧導致的系統二次故障

⑹超級限流能力

⑹超強絕緣性能，電氣間隙和爬電距離符合UL489標準

⑺無極性：電流倒灌、反向進線均可靠保護

⑻具有防濕熱、防鹽霧、抗霉菌能力

• 核心專利技術：

⑴觸頭低斥開反向點防跌落技術；
⑵電弧消游離技術，可實現零飛?。?br /> ⑶新型滅弧室排列技術，使滅弧柵片更多，實現高分?jǐn)啵?br /> ⑷滅弧室采用特殊窄縫滅弧技術，實現超高分?jǐn)嗄芰Γ?br /> ⑸磁吹引弧一體的引弧技術，實現超強的滅弧能力；
⑹新型絕緣靜觸頭罩技術，噴弧口與接線端子完全隔離，避免分?jǐn)鄷r(shí)擊穿；
⑺電弧防反噴技術；
⑻手柄遠離滅弧區域布置，使操作者更安全；

• 技術參數

CYM7系列新能源高電壓塑殼斷路器的額定絕緣電壓為1200V，適用于交流50-60Hz，額定電壓690V、800V（Ics=50kA）、1000V、1140V，額定電流至320A的配電網絡。在正常情況下，斷路器可分別作為線路的不頻繁轉換及電動機的不頻繁啟動之用。保護線路的過載和短路；對線路的過壓、欠壓、具有保護功能。

產品符合以下標準：

2、工作環境

環境溫度-40℃～+70℃運行，+50℃不降容，適用高海拔5000m。

• 產品功能

⑴高機械壽命（15000）和電氣壽命（5000）

⑵短飛弧距離：標配消弧罩和三層消游離金屬隔板，避免分?jǐn)鄷r(shí)噴弧導致的系統二次故障

⑶超級限流能力

⑷超強絕緣性能，電氣間隙和爬電距離符合UL489標準

⑸倒進線不降容

⑹具有防濕熱、防鹽霧、抗霉菌能力

⑺全新單斷點結構，比雙斷點結構更穩定、可靠

（雙斷點結構的缺點：1、橋式觸頭接觸不可靠，易缺相；2、雙向噴弧，容易引起二次系統故障；3、多斷點，內阻大，溫升高；4、進出線端都加裝飛弧罩，導致長度尺寸大；5、接線端子強度不夠，接線易導致端子位移，從而延時不穩定；6、相間絕緣不足（相系統貫穿軸、熱磁脫扣器處），容易內部短路，特別是應用在倒進線場合。）

• 核心技術：

⑴動觸頭低斥開反向點的斥開防跌落技術；

⑵電弧消游離技術，實現更短的飛?。?/p>

⑶手柄遠離滅弧區域布置，使操作者更安全；

分布式光伏保護開關采用剩余電流重合閘塑殼斷路器作為主體,増加光伏專用的保護功能、HPLC或HPLC雙模通信功能、電能質量監控功能與精確計量等電力物聯網功能。為方便描述,以下簡稱斷路器。用于光伏發電系統接入低壓電網的斷路器,主要包含以下功能

a)孤島保護:當電網停電時,不依托逆變器本身的孤島保護,切斷光伏發電系統與低壓配電網的連接

b)過載保護、短路保護:無論是光伏發電側還是低壓電網側出線短路,過載時斷路器切斷并網連接起到保護系統穩定的作用

c)電能質量監控:對并網電壓與電流諧波分析,電能質量評估,為考核發電質量提供數據依據

d)測量功能:量測發電功率、電壓、電流、頻率,為全臺區電力供應與負荷響應提供數據支撐

CYM7E型三相不平衡換相開關安裝于配電網未端；其后安裝若干戶單相負載；通過承載和轉移單相負載；從而治理三相負荷不平衡現象；并能分?jǐn)喙收想娏鞯拈_(kāi)關電器。

產品特點

1、本質是“開關電器”,符合GBT14048.3標準,通過3C認證承載過載電流,符合GB14048

◆分?jǐn)喽搪冯娏?35KA分?jǐn)嗄芰?符合符合GB140482要求

◆具有可見斷點,能防止雷擊擊穿導致的短路。

2、帶負載切換供作相

◆A、B、C三相具備杋械閉鎖功能,防止相間短路或擊穿。

◆換相時切換穩定,10毫秒內完成切換,離散性小于1毫秒。

◆壽命長,機械壽命10萬次,滿足動態調節單相負載的要求。

◆帶負荷切換大于1萬次,滿足符合GB14048.2對電壽命的要求。

3、節能降損降低銅損、鐵損,線損

◆電磁兼容符合GBT14048.3標準,無拒動、無異動。

◆自身功耗小于5瓦,通訊采用廣泛應用于抄表的微功率無線。

工作環境

1、環境溫度在-25℃~+75℃之間,海拔高度不超過2000米。

2、相對空氣濕度:最濕月的月平均濕度不超過25℃時,該月的月平均最大相對濕度不超過90%,并考慮到因溫度變化發生在產品表面的凝露

3、安裝場所的外磁場在任何方向不超過地磁場的5倍,產品附近盡量避免大的電磁干擾(如大功率電動?xùn)i或變頻器),無爆炸性、腐蝕性氣體無雨雪侵襲,干燥、通風。

4、污染等級:3級;安裝類別:Ⅲ。

CYWL-100AP物聯網斷路器是一款集電量計量、過載、短路、過欠壓、漏電、超溫保護、遠程分合、網絡通訊功能于一體的多功能物聯網智能開關;且各項數據可自由設定,具有高清液晶顯示屏顯示當前產品狀態。可廣泛應用于商業、農業水利、消防數據采集、學校、醫院、出租公寓等智能用電管理場所;也可廣泛應用于工業,特別是工廠設備能耗管理。CYWL-100AP物聯網斷路器可實時監控和檢測用戶負載用電情況,在異常情況下,能夠快速自動切斷電源或遠程報警,保護人身和財產安全。

可執行分?jǐn)嗍召M(fèi)模式,并可通過GPRS、RJ45、WIFI、RS485加密形式傳輸數據及執行相關指令。

網絡版開關運行情況和數據可永久保存,可隨時查看以往使用情況。

可任意設置過電流、電壓、漏電電流保護值,能更好的保護負載端設備電路,實現一機多用而不必更換設備。

可任意設定產品進行自檢時間,確保產品始終處于正常工作狀態。

可自由任意設置產品工作時間段。

二、主要功能和特點

1.OLED點陣液晶顯示,壽命長,低溫特性好

2.可設置為通訊網關,通過本體485接囗對分路小電流開關進行組合聯網;

3.集過壓、欠壓、缺相、錯相、失壓、過載、短路、漏電、溫度、電壓/電流不平衡、過功率欠功率、防竊電等多種保護功能于一身,并支持按預設比例進行預警

4.多項功能可進行關閉、報警、跳聞任意組合,適用范圍更加廣泛

5.非網關模式下RS485支持DL/T-645/ Modbus協議并自動轉換;

6.支持外部干結點控制,實現柜門式控制;

7.支持多組任意時間定時器控制合閘、分閘操作,讓控制更加隨心所欲；

8.多部件模塊式設計,可選擇性搭配,使用更加靈活;

9.遠程無線通訊技木,支持№B、2G、4G等多種通訊模式；

10.操作事件報警事件故障事件實時上報,讓你隨時隨地了解自己的設備運行狀態;報警可蜂鳴器提示,并可遠程或本地進行消音,讓設備報警更加智能

11.支持多種遠程O(píng)TA升級模式,讓設備升級維護不再困擾;

12.本地上百條事件記錄(上電、掉電)存儲,可隨時進行查看,以便事故原因分析;

13.時鐘每日定時同步云端,保證事件記錄時刻準確性,在無網絡情況下日誤差不大于1S

14.各項事件次數實時統計可對頻發異常重點關注,支持中英文切換顯示;

15.支持12個月凍結電能和7天日凍結電能查詢,讓遠程能耗管理更加方便；

16.支持有功、無功、視在功率、功率因數等電參量采集和上傳；

17.支持正反電能統計。

三、主要技術參數和基本功能

產品分類:1、單機版(Rs485)2、網絡版(4G+RS485)3、客戶需求定制(NB-Lot2GRJ45等)

產品極數:1P+N3P+N

額定電壓:單相AC230V三相Ac400V50Hz

機械壽命:大于20000次

電氣壽命:大于10000次

合分閘時間:合閘時間小于18S;

分閘時間小于1S

瞬時脫扣類型:C型(其他類型,可定制)

額定電流:40A、63A、100A

符合標準:GB/T10963.1GB/T16917.1

短路分?jǐn)嗄芰?≥6KA

短路保護:線路短路時,斷路器0.01s斷電保護

漏電保護:線路漏電時,斷路器0.1s斷電保護

漏電保護值:30~500mA可設置

過欠壓保護:線路過欠壓時,斷路器3S后斷電(0~99s）可設置

過壓設置值:250~320V,欠壓設置值:100~200V

上電延時:來電時,自動合閘,0-99s可設置

斷電延時:電網突然斷電時,斷路器斷開處于分閘狀態,0~10s可設置

整定額定電流:0.6~1ln

過載延時保護:0~99s可設置

超溫保護:0~120℃可設置,斷路器斷開時間0~99s可設置

欠功率:負載發生變化量可設置,斷路器斷開時間0~99s可設置

過功率:負載發生變化量可設置,斷路器斷開時間0~99s可設置

功率限定:達到限定功率,斷路器3S后斷電(0-99s可設置)

定時控制:可設置,本體可設置5組時間不平衡:電壓和電流都可設置百分比,保護時間0~99s可設置

記錄:本地可查詢680條開關事件

日志顯示:中英文菜單

次數:記錄斷路器各種操作次數,判定斷路器是否在有效壽命內

維護:可進行設置自檢、設備復位、電量清零、記錄清零、同步時鐘、重啟設備、恢復系統默認等查看:本地可查看電壓、電流、漏電電流、溫度、有功功率、無功功率、視在功率、功率因素、累計電量、日用電電量(查看7天記錄）

手自動一體控制:手機APP或PC端控制,可按鍵控制,也可以通過推桿(手柄控制通斷;蓋板、拉桿:具有防竊電及檢修用防誤合閘機械聯鎖功能

通訊方式:RS485標配,可選擇2G/4G、WIFI、NB、RJ45等

軟件遠程升:可根據實際使用情況,定制程序,實現遠程更新和升級

以下功能可設置開啟、關閉、報警或跳閘功能

過壓保護、欠壓保護、漏電保護、過載保護、自動合閘、斷電保護、欠功率保護、預警功能、定時自檢、報警允許、檔位返回、高溫保護、突變保護、遠程控制、開蓋保護、欠載保護、過功率保護、定時控制、缺相保護、錯相保護、電壓不平衡、電流不平衡

CYM6AL型熱過載報警不動作斷路器具有過載報警不脫扣的熱磁式塑殼斷路器一種具有過載報警不脫扣的熱磁式塑殼斷路器，其不脫扣裝置包括三組含有雙金屬片、支架、牽引桿的脫扣機構和貫穿三組脫扣機構的轉軸，每組脫扣機構中的雙金屬片上設置有支架，所述轉軸穿過牽引桿，牽引桿的受力方向指向轉軸的軸心，每組脫扣機構中還包括微動開關和熱元件，微動開關通過支架固定在雙金屬片上，微動開關還與外圍報警電路相連，熱元件與雙金屬片相連。本實用新型在雙金屬片上安裝微動開關作為觸發裝置，為外圍報警電路提供常開觸點，實現熱磁式塑殼斷路器的過載報警不脫扣功能，其結構簡單、成本低，能在高溫環境下持續可靠工作，且具有過載長延時動作的報警特性，能滿足消防、化工和醫療等特殊場所持續供電的要求。

CYM6EL型電子式可調塑殼漏電斷路器適用于交流50Hz（或60Hz），其額定絕緣電壓為800V，額定工作電壓400V，額定工作電流至630A（800A）的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備部受損壞；同時，可對人提供間接接觸保護，還可以對過電流保護部能檢測出的長期存在的接地故障可能引起的火災危險提供保護。在其他保護裝置失靈時，額定剩余動作電流為30mA的NAM1L漏電斷路器可直接起附加保護。斷路器按照其額定極限短路分?jǐn)嗄芰?，分為M型（較高分?jǐn)嗥鳎?、H型（高分?jǐn)嘈退臉O無H型）二種。該斷路器具有體積小、分?jǐn)嗄芰Ω摺w狐短、抗振動等特點。斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。斷路器具有隔離的功能

CYM6E型電子式液晶塑殼斷路器的額定絕緣電壓為1000V,適用于交流50Hz,額定電壓400V及以下,額定電流至800A的配電網絡。在正常情況下,斷路器可分別作為線路的不頻繁轉換及電動機的不頻繁啟動之用。保護線路的過載和短路;對線路的過壓、欠壓、缺相具有保護功能。產品符合以下標準GB/T14048.2-2008《低壓開關設備和控制設備》;GB/T22710-2008《低壓斷路器用電子式控制器》-成陽電氣

工作環境（成陽電氣）

1、環境溫度在-5℃?+40℃之間,海拔高度不超過2000米。

2、相對空氣濕度:最濕月的月平均混度不超過25℃,該月的月平均最大相對濕度不超過90%,并考慮到因溫度變化發生在產品表面上的凝露。

3、安裝場所的外磁場在任何方向不超過地磁場的5倍,產品附近盡量避免大的電磁干擾(如大功率電動機或變頻器),無爆炸性、腐蝕性氣體,無雨雪侵襲,干燥、通風。

4、污染等級:3級;安裝類別:III

符號說明

Imn 控制器殼架電流? ? ? ? ? ? ? ? ? ? ? In 控制器額定電流

IR 過載長延時脫扣整定電流? ? ? ? ?TR 過載長延時整定時間

Isd 短路短延時脫扣整定電流? ? ? ? Tsd 短路短延時整定時間

Ii 短路瞬時脫扣整定電流? ? ? ? ? ? ? ?Uco 過電壓保護動作值

Tvo 過電壓保護動作延時值? ? ? ? ? ?Uvor 過電壓保護不動作返回值

Uvu 欠電壓保護動作值? ? ? ? ? ? ? ? ? ?Tvu 欠電壓保護動作延時值

Uvur 欠電壓保護不動作返回值? ? ? I 主回路電流

產品功能描述

智能保護控制器特性功能表:

表1:產品特性功能表

電壓保護功能

1.1、過電壓保護功能過電壓保護是針對線路出現過電壓狀況設計的保護功能,控制器的保護方式可以是脫扣或數據告警。保護特性整定范圍、整定值、動作特性及誤差范圍見表2。

表2、過電壓保護特性

欠電壓保護功能

欠電壓保護是針對線路出現欠電壓狀況的保護功能,控制器的保護方式可以是脫或數據告警。保護特性整定范圍、整定值、動作特性及誤差范圍見表3。

表3、欠電壓保護特性

缺相保護功能

缺相保護功能是指當開關電源側缺少A、B、C任意一相時,開關保護跳閘,動作時動作時間小于等于1s。

電流保護功能

1、過載長延時保護功能過載長延時采用反時限保護方式,其電流-時間特性曲線如下

(t:反時限保護實際動作時間)過載長延時保護電流整定值設定范圍IR=(0.4~1.0)×In;步長1A

過載長延時保護動作時間設定范圍TR=3~18s;步長1s過載長延時保護特性見表4

表4:過載長延時保護特性

短路短延時保護功能

短路短延時保護默認采用定時限保護特性。定時限特性:t=Tsd(Tsd=0.短延時電流整定值:Isd=(2~10)*IR;調整步長1.0IR短延時保護特性:I<0.9Isd,不動作;I≥1.1Isd,動作短延時保護時間精度:±10%。

短路瞬時保護功能

瞬時保護指當瞬時短路電流產生時,控制器除自身固有的執行時間外,無任何其他延時的跳閘保護瞬時保護整定值:Ii=(2~12)*IR;調整步長1.0IR。瞬時保護根據用戶需要可選擇×IR或×In,產品默認為×IR。瞬時保護特性:I<0.85Isd,不動作;I≥1.15Isd,動作,瞬時保護控制器固有動作時間:<100ms

過載預報警功能

過載預報警默認為1.0IR,報警形式分LED指示燈報警、顯示界面指示報警、上位機通信數據報警。過載預報警特性:I≥1.13IR開始報警;I<1.05IR退出報警。

通信功能

通信方式在通信網絡中,本控制器為數據終端設備,可實現預期從主站接收信息并與主站進行信息交換,

本控制器的所有數據及告警方式必須由主站查詢方式獲取,不支持主動向主站發起數據上傳功能,除非用戶特殊定制說明。本控制器物理層接口默認為RS-485串行電氣接口,支持半雙工通信方式通信速率設置范圍:600bps、1200bps、2400bps、4800bps、9600bps、19200bps,通訊有效傳輸距離小于等于1200m。

通信協議通

信協議支持支持DL/^T645低壓塑殼斷路器通信規約(江蘇版-不帶漏電保護)Modbus-RTU通信協議(需要用戶定制)

外部接口功能

接口說明本控制器默認為7路外部接口輸入輸出功能,包括1路N相電源接線。l路通信輔助電源輸入(DCI2v\AC24V),用于控制器在主電路停電的情況下提供控制器工作支持產品的通信功能。l路可編程DI知0輸入功能,輸入方式為無源節點輸入,一路節點接通,開關合閘另路節點接通,開關分閘,兩路節點不可同時接通。1路接地輸入,配合輔助電源和DI/O輸入。3路RS-485通信輸入接口,包括RA+、RB-、RGND。具體接口及接線方法請對應具體產品接口標識。

故障及告警功能

故障記錄功能具體記錄類型參見表1:產品特性功能表。

告警功能

控制器支持各種具有延時保護功能的故障告警指示及數據記錄功能,數據告警功能可通過“功能設置”菜單中的“數據告警”設置項“打開”或“關閉”。(通信規約中,控制字1:Bit6=0全禁止,Bit6=1全允許

實時時鐘功能

時鐘功能

實時時鐘包括:YY年、MM月、DD日、w周、hh時、mm分、ss秒具有時鐘功能的控制器可通過“時間設置”項進行時間日期的修改,也支持通信播校時對時鐘進行設置。

產品功能設置及使用

操作界面控制器操作界面如圖1所示,界面有1個液晶顯示窗口、3個LED功能指示燈、4個功能按鍵組成。

1-RS485-A、2-RS485-B、3-GND、4-DI0-分閘、5-DC12V、6-空、7-N相輸入

LED指示燈功能定義

合閘燈:當開關為合閘狀態是指示燈恒亮,分閘狀態指示燈熄滅。

故障燈:當開關出現故障報警時指示燈閃亮,閉鎖時恒亮

通信燈:當開關與上位機通信出現數據交換時指示燈閃亮

按鍵功能定義

向上鍵:開關在設置狀態下,對菜單上翻或數據的加操作。在正常運行狀態下長按此按鍵4~5s進入遠程通信地址設置狀態

向下鍵:開關在設置狀態下,對菜單下翻或數據的減操作。在正常運行狀態下,長按此按鍵4~5s進入電流、電壓、自動修正界面(此功能僅用于產品生產調試時自動校準系數使用!)。

設置/確定鍵:開關在任何狀態下,按此按鍵可進入控制器的主菜單界面。開關在設置狀態下,按此按鍵進行菜單選擇進入或設置數據的存儲操作

返回鍵:開關在設置狀態下,按此按鍵退出設置菜單操作;也用于開關在閉鎖狀態時按此按鍵解鎖返回正常運行狀態操作;也用于數據設置狀態時放棄存儲操作;也用于子菜單的返回上一級菜單操作。

按鍵操作定義

點按:按下某個按鍵并維持很短時間(小于1s)后釋放

長按:按下某個按鍵并維持3s~5s時間后釋放

連續點按:連續點按某個按鍵,間隔時間小于1s。

界面顯示狀態

控制器顯示狀態分為:正常運行狀態、報警狀態、故障閉鎖狀態和人機操作狀態

正常運行狀態

正常運行狀態是指控制器在沒有故障及報警狀態下開關合閘運行時液晶與指示燈的狀態內容。在正常運行狀態下,液晶顯示分3屏(不帶公司L00G的為2屏顯示)輪流顯示當前主回路實時電流、電壓、剩余電流等信息。圖2-a、b、c為正常運行液晶顯示界面

正常運行界面下同時“合閘”指示燈恒亮,“運行”指示燈閃亮(如有)

正常運行界面顯示說明

圖2-a、當開關為分閘時:開關-[分閘閉鎖],為合閘時:開關-[合閘運行]。

圖2-b、顯示當前電流三段保護設置值及實時時鐘顯示

報警狀態界面

報警狀態界面指控制器在有故障跳閘延時時、故障告警不跳閘時時顯示的報警信息界面,如圖3所示幾種報警界面,同時“故障”指示燈閃亮報警。

報警界面中的反黑顯示表示發生的故障相別。

記錄查詢選項

記錄查詢選項包括兩個子菜單:1跳閘記錄、2跳閘次數,如圖8所示。

跳閘記錄查詢,如圖9所示。

跳閘記錄共有10條記錄可供查詢,1/10中的1表示當前共10條記錄中的近1次跳閘記錄。

時鐘設置

選項時鐘設置是用于對產品年、月、日、時、分、秒進行人工手動校時用,同時也可用于查詢產品的軟件版本號和軟件升級地址碼,如圖10所示。

跳閘次數查詢

跳閘次數包括以下9條跳閘次數查詢,如下圖11所示。

系統維護

選項系統維護選項是用于對控制器的重要參數設置,該選項包括:系數修正、通信設置記錄清零三個子菜單。

通信設置菜單

通信設置菜單中包括通信速率、通信地址兩個設置范圍:0.6、1.2、2.4、4.8、9.6選數bps,默認為9.6Kbps。通信地址A5-A0共6位雙字節參數(對應D/T645協議中的地址域),分12位數據設置,每位設置范圍0~9。具體對應關系從左到右設置順序:A5A4A3A2A1A0=000000000001

記錄清零菜單

記錄清零菜單用于產品測試完岀廠前對其進行所有故障、告警、事件等記錄及跳閘次數進行清零復位操作。

外形及安裝尺寸

注意事項成陽電氣提醒

為了保證您的人身及用電設備的安全,斷路器在投入運行前,請用戶務必做到

1)在安裝使用前必須認真閱讀使用說明書

2)必須在正常工作條件下使用

3)在安裝之前,應先確認其規格、型號是否符合要求。

4)通訊接口在接線時應注意插頭與接線端口匹配且方向一致,切勿接反

5)全部接線接好后,檢查無誤再打開電源開關。

6)斷路器應正確安裝,不應存在異常機械應力。

7)按鍵使用時不要用力過猛。

保修

1)保修期:自發貨之日起算,為18個月。

2)保修期內:若為本公司生產質量問題,成陽電氣負責更換或修理;若為使用者操作不當、超過規范使用、摔落及安裝過程發生損壞、天氣原因及自然災害等引起產品損壞,本公司負責有償修理或更換

3)超過保修期:在修理后能維護功能的場合下,做有償修理,否則可作有償更換

4)出現故障后,請與我們公司售后服務部門聯系。

CYM6RT系列塑殼式熱磁可調斷路器的額定絕緣電壓為800V，適用于交流60Hz，額定電壓400V及以下，額定電流至1000A的配電網絡。在正常情況下，斷路器可分別作為線路的不頻繁轉換及電動機的不頻繁啟動之用。

產品符合以下標準：

IEC60947-2? （GB/T14048.2）；

ASTM B633 II。

工作環境

2.1 儲存和運輸?shù)臉O限溫度范圍-10℃到85℃，操作范圍-10℃至75℃，參考溫度55℃。

2.2 大氣條件：最高溫度為40℃，最大相對濕度95%。

2.3 安裝場所的外磁場在任何方向不超過地磁場的5倍，產品附近盡量避免大的電磁干擾(如大功率電動機或變頻器)，無爆炸性、腐蝕性氣體，無雨雪侵襲，干燥、通風。

2.4? 污染等級：3級；安裝類別：Ⅲ。

技術要求

3.1 額定工作電壓：Ue AC400V/AC230V。

3.2 額定工作頻率：60Hz。

3.3 額定絕緣電壓Ui AC800V。

3.4 額定耐受沖擊電壓：Uimp 8kV。

3.5 ECB斷路器防護等級IP30。

3.6 絕緣電阻≥1000M?。

3.7 進出線間接觸電阻≤500μΩ。

3.8 動靜觸頭間（進出線間）≥2000V AC/1min。

3.9 相間的介電強度≥4000V AC/1min。

3.10 額定瞬時短路電流整定值：10In±15%。

3.11 額定極限短路分?jǐn)嗄芰cu 額定運行短路分?jǐn)嗄芰σ?jiàn)表1。

表1

3.12 電動操作機構在85%額定控制電源電壓下，斷路器應能可靠閉合；在110%額定控制電源電壓下，進行閉合操作，應不致使斷路器發生任何損壞（各試驗操作10次）。

3.13 電機操作機構動作電源應與主回路有無電源無關。主回路無電源、控制回路通電的條件下，電機操作機構應能正常工作，斷路器應按規定的邏輯正常斷開與閉合。

主要性能指標

AFDD故障電弧斷路器是一種智能化的電路保護器，MCB和RCCB一體化設計，它可以檢測和識別線路中的故障電弧和正常工作的電弧。預防電氣線路中接觸不良、絕緣不良等故障電弧引起的火災隱患。集故障電弧保護、過載保護、短路保護、過壓保護、浪涌抑制、漏電保護于一體。

領域及用途

AFCI故障電弧斷路器，AFDD故障電弧探測器主要安裝在終端配電系統的配電箱中，也可以安裝在家庭、辦公室、各種大型超市、百貨商場、醫院、飛機場、紡織廠、庫房、油庫、煉油廠、娛樂場所、酒店、石油運輸管道等各個控制點等場合，凡是有用電的地方都可以安裝使用該裝置，廣泛用于電氣防火。

產品特點

AFDD故障電弧探測器采用嵌入式系統數字電路控制和獨創性的電弧特征識別算法，體積小功能強，實現故障電弧的自動監測和防護，有效地保證低壓配電線路和用電設備以及人身的安全。

采用線電流時域典型特征檢測與頻域FFT相結合的故障電弧綜合檢測方法，實現時域和頻域同時定位。

◆其功能特點具體如下：

(1)?具有自動控制和人工控制功能；

(2)?具有檢測和辨別危險的接地故障電弧、并聯電弧故障和串聯電弧故障的功能；

(3)?具有并及時驅動使電流斷開的裝置動作避免發生電氣火災的功能；

(4)?具有檢測過流、短路、過壓等諸多功能；

(5)?具有故障記憶功能便于故障查詢、分析。

(6)?具有指示燈報警功能

(7)?具有多個額定電流、電壓的功能

(8)?具有單極額定接通和分段功能

(9)?具有顯示故障結果的功能

(10)?具有自由脫扣功能

(11) ?具有防銹、耐潮濕，電0擊防護功能

◆與分立元件電器構成的系統相比，具有控制與保護自配合的特性

AFDD故障電弧探測器集控制與保護功能于一體，相當于電弧檢測識別器+斷路器。很好的解決了分立元件間保護與控制特性的匹配問題，使保護與控制特性配合更完美合理。

◆與斷路器、熔斷器相比具有對電弧檢測和保護的特性

以斷路器和熔斷器為基礎的常規短路保護機構，只能在短路容量很小電網時，才能滿足設備功能保護，而發生電弧故障時由于電流強度較小，低于目前電力系統特別是低壓配電領域廣泛安裝的過流保護設定值，因此不能對電弧故障進行全面防護。

◆與傳感器檢測電弧裝置相比具有全面檢測的特性

由于利用AFDD故障電弧探測器傳感器檢測電弧參數時，必須安裝在故障電弧發生的位置，這就給全面檢測供電線路中的故障電弧帶來了不便，而AFDD很好的解決了這點。

◆與剩余電流保護器（RCD）相比具有實時性

在發生串聯和并聯電弧故障時，故障阻抗降低了負載電流，使得電流低于RCD的脫扣值，導致RCD不能實時迅速脫扣。

產品優勢

● 帶漏電保護功能，極大地提高了用電安全的可靠性。
● 對電磁機構進行技術改進，在材料和工藝上以及電子線路進行處理，避免了以前電磁鐵長時間工作發熱、溫度過高、大大降低了電磁鐵的工作溫度，從而提高了使用壽命。
● 適用于各種類型的負載，穩定性高。
● 故障電弧斷路器額定工作電流最高可達63A。
● 采用高性能的單片機為系統設計，實現數字化控制。
● 專用電磁式脫扣機構，極大提高了過流保護的精度。
● 發生電弧故障時，MCU內部進行多重判斷，當所有特征都吻合后，才會進行脫扣動作。
● 產品適用范圍廣，住戶、企業、醫院、學校及科研單位。
● 一體化：將短路保護、漏電保護、電弧保護結合成一體
● 穩定：不會因抑制性負載或EMI負載的屏蔽而影響其檢測能力
● 多域檢測：時域、頻域
● 安裝方式靈活：插入式、螺栓式、導軌式安裝。

主體結構

主體：AFCI電弧故障斷路器主要有斷路器模塊、漏電模塊、電源模塊、信號調理模塊、脫扣器模塊和通訊接口模塊等組成。
◆ 電源模塊：向AFDD(電弧故障檢測裝置)內的相關器件供電。
◆ 信號調理模塊：通過線電流互感器將主回路中的電流信號通過信號調理模塊，信號調理模塊通過對該信號進行放大、整流、濾波然后送至單片機處理。
◆?脫扣器模塊：AFCI電弧故障斷路器中，脫扣器模塊的電磁結構部分采用了新型的節能技術，將開關電磁系統的鐵芯損耗和短路損耗降至最低，最大程度的節約了電能。增加了緩沖裝置以減少電磁系統的額能量沖擊，從而提高了開關的吸合性能，延長了使用壽命。脫扣器模塊的操作機構能接收來自主控芯片MCU檢測到的故障信號，通過控制觸點切斷線圈回路，由電磁機構分?jǐn)嘀麟娐贰９收吓懦蟠蜷_(kāi)操作按鈕復位。
◆ 通訊接口模塊：通過該模塊可以把電流、電壓、電流相位、電弧信號等數據實時傳送到終端計算機，可以實現遠程監控。下圖就是發生串聯電弧時，MCU將數據信息發給上位機的電流數據信息。數據處理模塊借助自主研發的專用AFDD故障電弧探測器上位機開發平臺進行數據分析及特征參數提取。建立PC模擬器，在PC端對算法進行預仿真，執行語言與微處理器通用。

工作原理

AFCI故障電弧斷路器的主控芯片MCU實時檢測主回路中的電流信號，當檢測到主回路中發生故障電弧時，單片機發出脫扣信號，脫扣電路實施脫扣操作。
過載及其他保護：AFCI故障電弧斷路器的主控芯片MCU也會實時檢測主回路中的過載、漏電、欠壓、過壓、過流等故障時發出故障信號給脫扣器，將電路斷開，實現保護操作。

? 電氣火災防護設備，符合IEC/EN-62606,GB/T31143-2014；
??RCBO與線電壓無關，符合IEC/EN61009,GB14048.2；

??2極/1P+N：左邊L端受到保護；
??N極右側安裝可選；
??LED燈（綠燈/紅燈/黃燈）指示：過載，漏電，過壓，欠壓，短路，AFDD故障電弧報警；

??LED燈（綠燈（運行及通訊）/黃燈（過壓，欠壓，過載）/紅燈（漏電報警，故障電弧報警））指示；
? 可安裝在標準的母排上；
? 上下兩側雙用途端子(提升式/開口式)；
? 母線定位任選的上方或下方；
? 安裝于母排時段子空間大，可以獨立拆出；
? 安全連接指示；
? 顏色切換開關（MCB組件）指示的額定電流大??；
? 完善的配件適用于后續的安裝；
? 每年必須按一次測試鍵 “T”；
必須以可證明的方式將該職責要求通知系統操作員。在特殊條件下(例如，在潮濕和/或干燥環境，污染和/或腐蝕性條件下的環境 ，溫度波動大的環境，由于開關設備和/或大氣放電、手提設備等而導致過電壓風險的裝置)，建議每月測試一次。如果紅色和黃色LED交替閃爍，則需要進一步測試；
? 按下測試鍵“T”，僅僅用于RCD的功能測試。此測試并不測量接地電阻（RE），也不進行接地導線條件冗余的檢查，這些試驗都必須另行單獨實施；?
A型號：防護特殊形式的非平滑式的脈動直流剩余電流；
??Li/A，防護特殊形式的非平滑式的脈動直流剩余電流，有一定的延時，可有效防止意外跳閘。

符合GB/T11681-2013標準

1.AFDD(電弧故障檢測裝置)在額定電壓為220V的AFDD分?jǐn)鄷r(shí)間極限值見表

操作說明

◆按鍵說明
試驗按鈕：用于測試AFCI的漏電功能，按下“T”試驗按鈕AFCI電弧故障斷路器斷開，否則視為正常。
手柄：用于接通和斷開電路。將手柄扳到ON位置接通電路，OFF位置斷開電路。
◆操作說明
將AFCI的手柄置于OFF位置正確接入電路。
將AFCI的手柄置于ON位置，接通電路。
電弧測試：按下測試按鈕AFDD跳閘是為正常，若不正常請更換。
將AFCI的手柄置于ON位置，接通電路。
◆LED說明
見基本接線圖上的LED燈電路正常工作，綠燈亮起，紅燈熄滅。若紅燈亮起，表明在AFDD電弧故障斷路器自檢過程中發現線路有問題。重新啟動AFCI,若仍出現上述情況請及時更換AFCI。

?

使用與維修：

1、AFCI電弧故障斷路器的漏電、過載和保護特性均由制造廠家制定好，用戶可以直接安裝，不能打開后蓋隨意調整。
2、AFCI電弧故障斷路器的試驗按鈕的作用在于新安裝時，當在接通狀態下按動實驗按鈕或在運行一定的時間后，每月按動試驗按鈕一次，檢驗漏電保護特性是否可靠。當處于接通狀態下，綠燈亮起，紅燈熄滅；按下漏電實驗按鈕后脫扣器脫扣，表明AFCI電弧故障斷路器是正常的，否則AFDD電弧故障斷路器是壞的，換新的使用。
3、AFCI電弧故障斷路器因保護電路發生故障（電路電弧、接觸不良、線路破損、漏電、過流、過載、短路）而分?jǐn)?，?yīng)查明原因，排除故障后AFCI的手柄置于ON位置，接通電路。
4、見基本接線圖：本產品不允許電源從輸出端進入。
5、AFCI電弧故障斷路器不對同時接觸被保護電路兩線所引起的觸電危險進行保護。
6、接線見基本接線圖：接線時進線和出線一定要注意是左零線右火線的安裝方式，同時確保接線端子一定要壓緊。

HTM3C型電能表外置塑殼斷路器是具有過載保護、短路保護、過壓保護、欠壓保護、缺相保護、自動重合閘、通訊功能的綜合智能化塑料外殼式斷路器。適用于配電變壓器低壓側相四線中性點直接接地(TT)的低壓電網,用來對人身觸電危險提供間接接觸保護,也可用來對線路或用設備的過電流、短路、欠電壓、過電壓、缺相等進行保護以及剩余電流保護功能。

該斷路器具有體積小、安裝使用方便、動作值固定分檔可調、操作簡單等特點,能適用各地用戶、各種環境需求,特別適合國家城農網JP柜改造或新建項目。

符合標準:GB/T14048.2,并符合O/GDW11421-2015控制功能的部分要求。

工作條件

環境溫度:除滿足-5℃~+40℃國標要求的溫度范國外,還可在-25℃~+70℃等極限環境溫度下可靠運行。

最高溫度為40℃時,空氣的相對濕度不超過50%,最濕月的月平均最低溫度不超過25℃時該月的月平均最大相對濕度不超過90%,日平均最大相對濕度不超過95%,并考慮到因溫度變化發生在產品表面上的凝露。

安裝地點的海拔不超過2000米,在高海拔地區應降容使用,建議每升高海拔1000米,降低容量10%。

污染等級:3級

安裝類別:安裝場所的外磁場在任何方向不超過地磁場的5倍;無爆炸性、腐蝕性氣體;無雨雪侵襲;干燥、通風。

特點

多功能:具有長延時、短延時和瞬時三段保護以及剩余電流保護功能外,還具有過壓保護欠壓保護、缺相保護、自動重合閘、通訊等功能?？娠@示負荷電流、三相電源電壓、電網剩余動作電流等參數;可進行跳類型(過載、欠壓、剩余電流、過壓、缺相)識別、顯示并可存儲、查詢、刪除。

小體積:集剩余電流保護過電流保護、自動重合閘功能于一體,體積小、功能全,較市場常規類產品體積減小20%,可減小產品在柜內的安裝空間。

易操作:人機界面友好,按鍵操作簡便。

智能化:采用高性能32位ARM微處理器,實時進行信號處理和智能控制?？赏ㄓ?485通訊接口,可與上位機通訊,實現四遙功能,可記錄和查詢引起跳閘的相序、原因和跳閘的時間等詳細數據;多種通訊協。

外形及安裝尺寸

CYM6-125M型塑殼斷路器為單極、雙極開關，額定電流為10-125A,適用于保護每相用電安全。

外形尺寸：

單極：25mm*130mm*68mm

雙極：50mm*130mm*68mm

HMT3C系列智能塑殼斷路器(智能物聯網斷路器)是針對泛在電力物聯網開發的產品,電流從125A~800A，人工智能技術在電力行業現場作業中的創新應用。

具有體積小、安裝使用方便、動作值固定分檔可調、操作簡單等特點，能適用物聯網是一個實現電網基礎設施、人員及所在環境識別、感知、互聯與控制的網絡系統。 其實質是實現各種信息傳感設備與通信信息資源的（互聯網、電信網甚至電力通信專網） 結合， 從而形成具有自我標識、感知和智能處理的物理實體。

通訊標準適用于并符合智能電網管理的各項智能化要求，特別適用于電網各級綜合保護，是配合國家智能電網運行的首選產品。圍繞電力系統各環節，充分應用移動互聯、人工智能等現代信息技術、先進通信技術，實現電力系統各環節萬物互聯、人機交互，具有狀態全面感知、信息高效處理、應用便捷靈活特征的智慧服務系統，包含感知層、網絡層、平臺層、應用層四層結構。

1. 智能物聯網斷路器，在原有功能上新增如下表功能：瞬時有功功率、瞬時無功功率、瞬時功率因數、電量。

在線監控：

24小時在線監控，快速查看電壓、電流、功率、溫度、漏電流等各項用電線路電氣指標信息，發生異常時系統自動識別問題線路，精確 排查安全隱患，杜絕運維盲區，安全省心。
遠程操控：

可通過局域網、互聯網等多種方式對電氣線路進行遠程操控，每條線路根據需要進行開啟或關閉操作。

定時任務：

設置每條線路開啟或關閉的時間，可設置為一次執行任務，也可設置為多次循環任務。

電量統計：

對用電設備的電量進行統計分析，查看用電構成。進行同比與環比分析，展示用電趨勢圖形，全面了解用電情況，提高能源利用效率。

報警信息：能監測分析漏電、過載、短路、線纜溫度異常等多項電氣安全危害，精確定位電氣火災隱患位置、安全預報警信息定制型推送，實現防患于未“燃”。

2. 載波型產品：產品上行具有載波通訊功能，下行具有微功率無線通訊功能，并與表下智能漏電監測微型斷路器實現自組網功能。

具有多種形式的本地接口，包括RS-485和紅外通訊、微功率無線通訊接口；可實現遠程控制，能遠距離進行分閘、合閘及查詢運行狀況等智能化功能。

智能剩余電流動作斷路器具備電壓、電流、電量、功率等數據的采集和傳輸，電流、電壓測量精度不低于0.5S級，有功測量精度不低于1級、無功測量精度不低于2級。HPLC通信單元支持互聯互通.

周?chē)諝鉁囟葹?5℃~+40℃，且24h的平均值不超過+35℃（特殊訂貨的除外）；
安裝地點的海拔不超過2000mm；
安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮因溫度變化發生在產品表面的凝霜；污染等級為3級。
斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為IV，其余輔助電路、控制電路安裝類別為Ⅲ；斷路器應按本說明書安裝要求安裝。斷路器的垂直傾斜度不超過5°；斷路器安裝在柜體小室內，且加裝門框，防護等級達IP40；加裝門框及密封透明罩，防護等級達IP54。

斷路器有固定式和抽屜式之分，把固定式斷路器本體裝入專用的抽屜座就成為抽屜式斷路器。斷路器本體由觸頭系統、滅弧系統、操動機構、電流互感器、智能型控制器和輔助開關、二次插接件、欠壓、
分勵脫扣器等部件組成。
觸頭系統
采用一擋觸頭系統、在同一觸頭的不同部位，觸頭單元既具有主觸頭的功能，也具有弧觸頭的功能；
采用新型耐弧的觸頭在分?jǐn)喽搪冯娏骱蟛恢逻^(guò)分發熱而引起溫升過高；觸頭系統采用多路并聯，降低電動斥力，提高觸頭系統的電協穩定性。
滅弧室
每個極均設有一個滅弧室，其作用是將各電極分隔開，并相互絕緣，與斷路器的其它部分及操作人員相隔離。
滅弧室全部置于斷路器的絕緣底座內，增加了滅弧室壁的機械強度，不致在分?jǐn)啻蠖搪冯娏鲿r(shí)炸裂。
操作機構和手動，電動傳動機構
機構位于斷路器正面。機構采用五連桿的自由脫扣器機構，并設計成貯能形式。在使用過程中，機構總是處于預貯能位置，只要斷路器一接到合閘命令，斷路器就能立即瞬時閉合。預貯能的釋放按鈕或合
閘電磁鐵來完成。電動傳動機構自成一體，貯能軸與主軸之間通過凹凸形楔口活動聯結，裝拆方便。

主要結構及特點

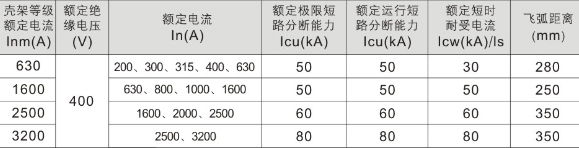

DW17系列是一種可維護型的萬能式斷路器,采用立體布置形式,結構緊湊,零部件通用性強。安裝方式分為:固定式和抽屜式二種。產品主要由框架、觸頭系統、操作機構、滅弧系統利各種獨立安裝的脫扣器等組成,該操作機構具有:止、側面手動直接操作,手動快速操作,電動快速操作和電動機預儲能帶釋能操作等五種形式。觸頭系統由于采用了弧觸頭,而其是先通后斷,使斷路器分?jǐn)鄷r(shí)的飛弧能有效的引到滅弧罩內,從而提高了產品的滅弧性能。

主要技術特點
